Wind-design for Windows

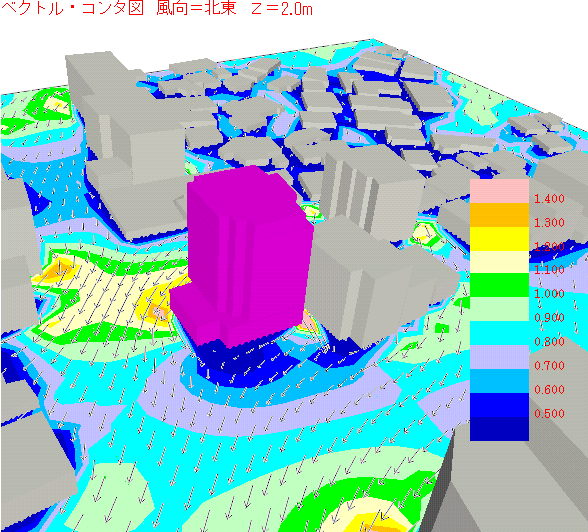

作画処理：ベクトル・コンタ表示例
Wind-design for Windowsは、都市の風環境について建設計画中の建物や周辺建物の入力から風環境評価に至るまでを、数値シミュレーションを利用して一貫して行う統合システムです。
特長
建物建設に伴う街区の風環境（ビル風）変化を手軽に検討できます。
- 地図情報（ビットマップファイル）の読み込み可能
- 2D or 3Dによる確認表示
- 多彩なカラー表示
- 自動メッシュ分割機能
- GUI操作によるメッシュの範囲分割や追加・削除が可能
- 簡単な計算条件設定
- GUI操作によるベクトル・コンタ表示
- 風環境評価機能による客観的評価が可能
- 出力図のプリンタ出力及びファイル出力
- ファイル出力した図は、ワープロ編集可能
形状入力：入力と確認表示画面

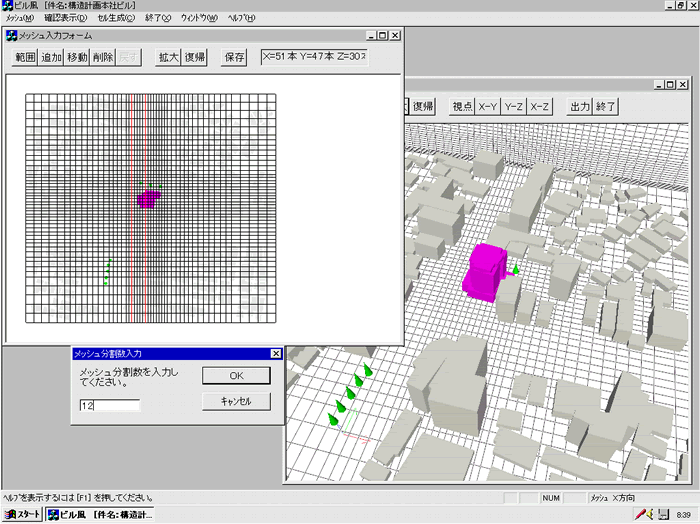

メッシュ分割：分割と確認表示画面
機能概要
案件管理部
- 案件の登録・修正・削除機能
形状入力
- 地図情報の読み込み
- 地形、建物データの入力・削除
- 3D確認表示機能
メッシュ分割部
- 自動メッシュ分割機能
- 既存メッシュの範囲分割・削除
- 2D or 3D確認表示機能
計算部
- 高性能流体ソルバを搭載
- 計算風向、流入風速などの条件設定
作画処理部
- 風速ベクトル，等風速線
- 建設前.VS.建設後比較
- 風工学方式による風環境評価
- 村上方式による風環境評価
動作環境
| 対応OS | Microsoft Windows 10 日本語版 |
|---|---|
| 必要メモリ | 4GB以上（8GB以上を推奨） |
| 必要ディスク | 128GB以上（256GB以上を推奨）※ |
※計算ケース数、計算モデルにより異なります。
